投入式液位变送器

投入式液位变送器

一．产品概述

           投入式液位计是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正，转换成 4-20mA DC 标准电流信号输出。投入式静压液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使 用极为方便。

投入式液位计采用先进的隔离型扩散硅敏感元件制作而成，直接投入容器或水体中即可精确测量出水位计末端到水面的高度，并将水位值通过 4～20mA 电流或 RS485 信号对外输出。

这种两线制投入式液位计由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。投入式液位计的探头构造是一个不锈钢筒芯，底部带有膜片，并由一个带孔的塑料外壳罩住。液位测量实际上就是在测探头上的液体静压与实际大气压之差，然后再由陶瓷传感器（附着在不锈钢薄膜上）和电子元件将该压差转换成 4～20mA 输出信号。

二．产品原理

    静压投入式液位计（投入式液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。 4～20mA、 0～5v、 0～10mA 等标准信号输出方式由用户根据需要任选。投入式液位计的不锈钢传感器带有可伸长的聚亚安酯外壳材料的电缆线，该投入式液位计可选择带有重锚的传感器，这种投入式液位计应用在有波动或急流的液体环境中。

三．产品特点

稳定性好，精度高。

直接投入到被测介质中，安装使用相当方便。

固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行。

高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。

具有电源反相极性保护及过载限流保护。

四.技术参数

适用介质: 与 316 不锈钢兼容的液体及半糊状物。

量 程: 0～l～210M

准 确 度: 0.25％F·S 0.5％F·S

过载能力: 额定量程的 3 倍

零点温度系数: 小于 0.02％／℃

满程温度系数: 小于 0.02％／℃

电源电压: 24V DC

使用温度: -20～70℃

保存温度: -40～100℃

输出信号: 两线制 4～20mA DC

结构材料: 隔离膜片: 316 不锈钢波纹膜片

传感器外壳: 1Grl8Ni9Ti 不锈钢

电 缆: φ8 聚氯乙烯六芯空心电缆

中 继 箱: 97×84×147 环氧树脂喷涂

过程连接: 投入式: 直角支架孔距 50×50mm，孔径φ5mm

直杆式: 无螺纹或螺纹自选。

螺纹式: M27×2、M20×1.5 或螺纹自选

法兰式: DN25 或用户自选。

防腐式: 直角支架孔距 50×50mm，孔径φ5mm。

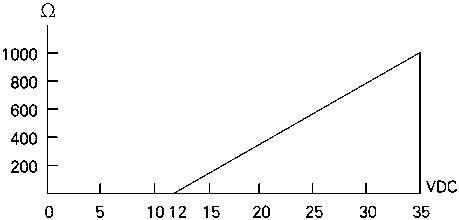

负载能力:
